一、抗菌劑及抗菌涂料的分類
一般來說，抗菌劑主要分為天然抗菌劑、有機抗菌劑和無機抗菌劑。與其他種類抗菌劑對比，無機抗菌劑具有無耐藥性、無毒副作用和長效等優點，尤其是優異的耐熱性和緩釋性，使其在涂料應用領域更勝一籌。
（1）無機納米抗菌劑及抗菌涂料。這是一類新型的抗菌涂料，納米顆粒具有表面效應、界面效應，小尺寸效應、量子尺寸效應及宏觀量子隧道效應，納米材料這一系列優異性質使得納米抗菌劑具有更優良的抗菌效果，且安全性極高，是一種長效、耐熱的抗菌劑。如納米銀具有超強的活性劑滲透性，殺菌作用是普通銀的數百倍。另外，納米銀具有獨特的表面電子特性，使其可以與細菌蛋白質分子上的疏基、胺基等吸電子基團形成配體，從而進一步增強抗菌效果。
（2）復合型無機抗菌劑及抗菌涂料。TiO2抗菌劑發揮作用需要光源，具有光生電子-空穴對易復合的問題。Ag+ 抗菌劑存在產品易變色等缺陷。因此很多學者致力于無機復合抗菌劑（金屬離子類+光催化金屬氧化物類）的開發，提高無機抗菌劑的綜合性能，如Ti-Ag復合、Cu-Zn 復合等。金銀等貴金屬的添加可使二氧化鈦吸收光波的范圍從紫外線擴大到可見光，從而大大提高二氧化鈦的催化活性。崔學軍等將納米TiO2/Ag復合型抗菌劑加入水性氟碳涂料中，制得了一種耐污、抗菌涂層。目前已有涂料企業采用“氯化銀-二氧化鈦”復合抗菌技術，將不溶性AgCl與特殊合成的TiO2 粒子緊密地結合，實現了Ag+的按需、可控、持續釋放性。
（3）抗菌涂料抗菌成分釋放機理的研究。抗菌成分的釋放速率對家裝涂料抗菌效果具有較大的影響。DiegoMeseguerYebra等關于殺生劑釋放速率的影響因素研究表明：抗菌涂料的孔隙率、涂料表面裂痕數量、涂層的粗糙度、抗菌涂層外面的生物膜層等因素都會影響抗菌涂料中抗菌成分的釋放速率。涂料孔隙率越大、表面裂痕越多、涂層越粗糙，涂料中抗菌成分的釋放速率越快。抗菌涂層外生物膜層會降低抗菌成分的釋放速率。Kawahara等在無機填料中摻入銀沸石抗菌劑達到了較好的抗菌作用，載體沸石和磷灰石等釋放 Ag+ 的速率
慢、濃度低，利用這種緩釋作用可達到長期抑菌效果。嚴建華等人研究了熱處理工藝對載銀天然沸石Ag+的釋放性能和抗菌長效性的影響，熱處理工藝使載銀天然沸石中的蒙脫石和斜發沸石晶格畸變，其釋放速率得以控制，載銀天然沸石經過熱處理后獲得良好的Ag+緩釋性能，具有良好的抗菌耐久性。
二、抗菌涂料的現行標準與規范

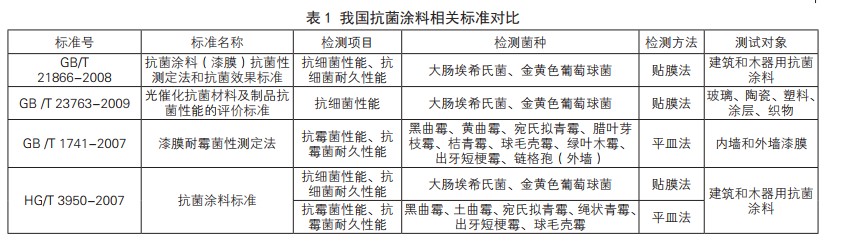

我國抗菌涂料檢測國家標準有《抗菌涂料（漆膜）抗菌性測定法和抗菌效果標準》（GB/T21866-2008）、《光催化抗菌材料及制品抗菌性能的評價標準》（GB/T23763-2009） 、《漆膜耐霉菌性測定法》（GB/T1741-2007）等，行業標準有《抗菌涂料標準》（HG/T3950-2007） ，具體要點如下表1所示。這些標準為我國抗菌涂料抗細菌和抗霉菌性能的定性定量檢驗，以及抗菌涂料行業的規范發展起到了推動作用。
總之，隨著科技的發展和生活水平的提高，人們對居住、工作和生活的環境衛生要求進一步提高，使用抗菌涂料是人們實現健康生活的有效途徑之一。
